C#编程实践(三)：Modbus协议从入门到实战

在工业自动化领域，无论是 PLC、HMI、变频器、伺服驱动器、仪器仪表，还是机器视觉设备，你经常会看到Modbus的身影。例如：PLC与上位机通信、PLC与上位机通信、PLC与IO模块通信等等。几乎所有的工业设备都会支持Modbus。在初次接触Modbus后，产生了很多疑问：

• 什么是Modbus？
• RTU和TCP有什么区别？
• 主站和从站是什么意思？

本文将采用问题驱动的方式，带你一步步理解Modbus。

什么是Modbus？

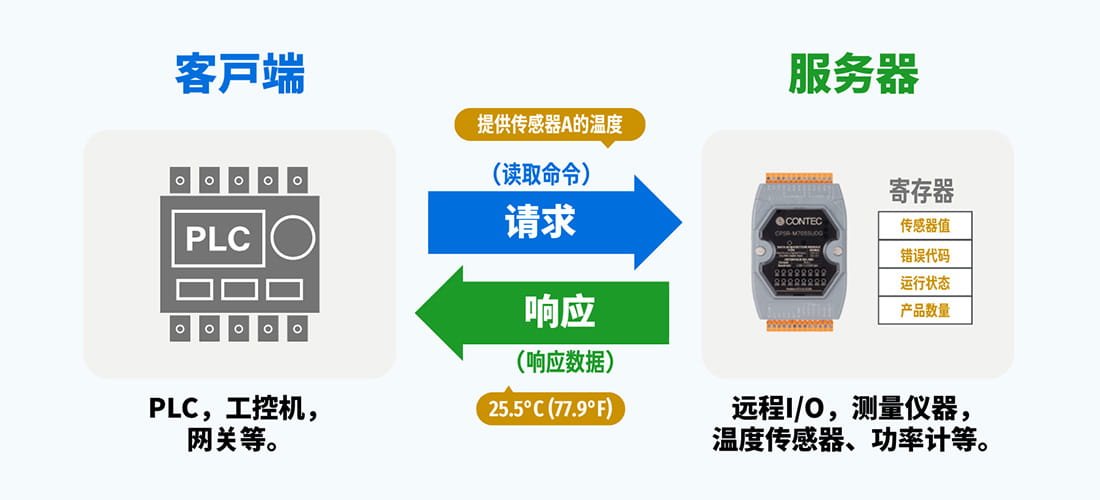

Modbus是一种广泛应用于工业自动化和控制系统的通信协议，由Modicon于1979年制定而成。其定义了允许不同设备交换数据的通用规则，这些规则是公开的，不依赖于特定的制造商。目前已经成为工业领域事实上的标准。在Modbus通信中，发送请求的设备称为主设备(客户机)，响应请求的设备称为从设备(服务器)。主设备向特定从设备发送读或写请求启动通信，从设备处理请求并返回响应。

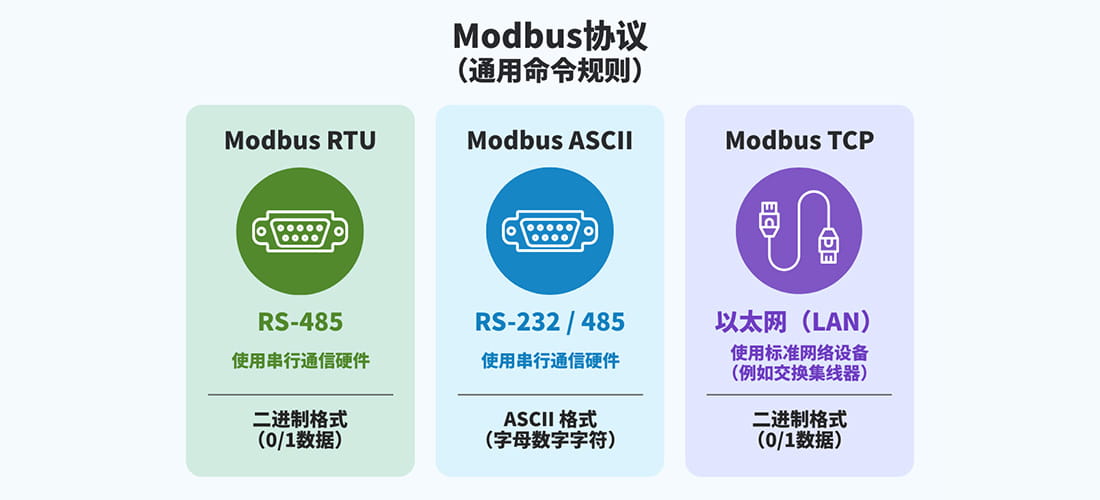

Modbus协议有哪些版本？

Modbus协议有多个版本，主要有：

• Modbus RTU(Remote Terminal Unit)：基于串口通信(如RS-232、RS-485)的协议。数据以二进制格式法案送，传输效率高，通常用于串行链路。
• Modbus ASCII：与Modbus RTU类似，但数据以ASCII码格式发送，传输效率较低，但易于调试。
• Modbus TCP/IP：基于以太网的版本，采用TCP/IP协议栈来传输Modbus数据包，适用于局域网或广域网环境。允许更灵活的网络拓扑，并支持更多设备接入。

为什么工业上喜欢用Modbus？

在工业应用中选择Modbus主要有5个原因：

1. 开放和免费的规范
2. 简单的协议结构，支持简单的实现和调试
3. 多厂商环境的高兼容性
4. 可灵活选择RTU或TCP通信
5. 与远程I/O的兼容性强，可扩展性好

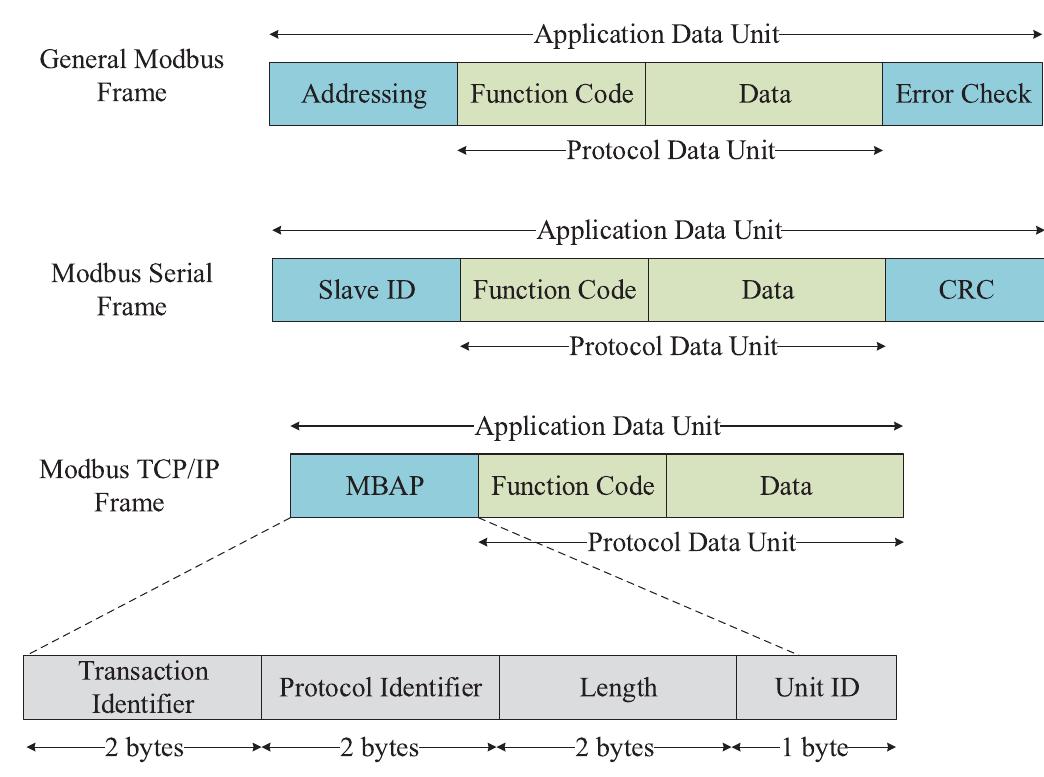

Modbus消息帧的格式是什么样的？

Modbus消息包括以下几个部分：

• 地址域：用于标识目标设备的地址
• 功能码：定义要执行的操作，例如读取寄存器、写入数据等
• 数据域：根据功能码携带相应的数据(如寄存器地址、寄存器值)
• 校验码：用于确保数据传输的完整性

Modbus功能码有哪些？

常用的功能码：

有哪些数据类型？

如何使用Modbus？

最简单的方法是使用第三方库。例如：NModbus、EasyModbusTCP。

读取保持寄存器(TCP版)：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

using NModbus;
using System.Net.Sockets;

namespace ModbusDemo
{
    internal class Program
    {
        static void Main(string[] args)
        {
            using var tcpClient = new TcpClient("192.168.1.10", 502);
            var factory = new ModbusFactory();
            var master = factory.CreateMaster(tcpClient);

            ushort[] values = master.ReadHoldingRegisters(slaveAddress: 1, startAddress: 0, numberOfPoints: 2);

            Console.WriteLine(values[0]);
            Console.WriteLine(values[1]);
        }
    }
}

读取保持寄存器(RTU版)：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

using NModbus;
using NModbus.Serial;
using System.IO.Ports;

namespace ModbusDemo
{
    internal class Program
    {
        static void Main(string[] args)
        {
            SerialPort port = new("COM1")
            {
                BaudRate = 9600,
                Parity = Parity.None,
                DataBits = 8,
                StopBits = StopBits.One,
            };

            port.Open();

            var factory = new ModbusFactory();
            var master = factory.CreateRtuMaster(port);
            ushort[] data = master.ReadHoldingRegisters(1, 0, 10);
            Console.WriteLine(data[0]);
            Console.ReadLine();
        }
    }
}

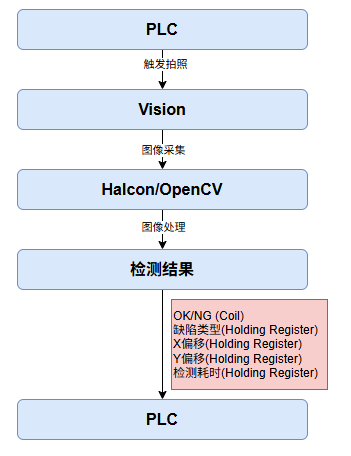

机器视觉项目中如何使用Modbus？

在机器视觉软件中，Modbus经常用于与PLC进行数据交互。

典型流程如下：

这种方式实现简单、兼容性好，是工业视觉软件中比较常见的通信方案之一。

使用Modbus时常见的坑

1. 寄存器地址偏移

有些设备文档从40001开始编号，API却要求传入0作为起始地址；还有些设备直接使用从1开始的地址。一定要确认厂商文档的地址规则。

2. 字节序

对于Int32、Float、Double等跨多个寄存器的数据，不同厂商可能采用不同的寄存器顺序(高字在前/低字在前)和字节顺序，需要根据设备说明进行解析。

3. 串口参数不一致

波特率、数据位、停止位、校验位必须与设备配置一致，否则无法通信。

4. 站号配置错误

同一条RS485总线上，每个从站必须具有唯一地址。

5. RTU帧间隔

Modbus RTU要求报文之间保持规定的静默时间，否则部分设备可能无法正确识别报文边界。

6. 异常码处理

不要只判断是否收到了响应，还要检查是否为异常响应，并根据异常码进行日志记录和错误处理。
